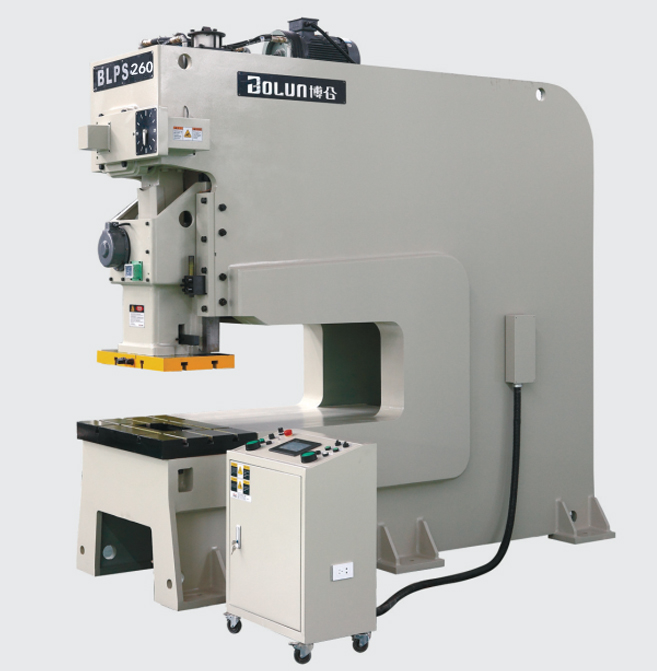

- BLPS-260T
MainProperties|主要特点
本系列冲床属于板料冲床的通用型冲床,其喉深超过同类机械规格的两倍,特别适用于大型板料的冲孔,落料,切断,成型,浅拉伸等冲压加工。
广泛应用于塑钢,瓶盖,印织制罐,五金,电机,电器,家电,建筑装饰材料,汽车配件,机箱,机框,开关面板等的冲压加工行业。
Press Technical Parameter/技术参数
基本参数 Basic Date | 单位 Unit | 型号 Model | ||
BLPS-260 | ||||
V型 | H型 | |||
吨数 Capacit | ton | 260 | ||
动力发生位置 Rated Tonnage point | mm | 7 | 3.5 | |
每分钟行程数 Stroke Perminute | 变速 Speed Changing | S.P.M | 20-40 | 40-50 |
定速 Stable Speed | S.P.M | 30 | ||
行程 Stroke | mm | 250 | 150 | |
最大闭合工作高度 Die Height | mm | 500 | 550 | |
滑块调整量 Slide Adjustment | mm | 120 | ||
滑块中心到机身距离(喉深) Frame Gap | mm | 800 | ||
下工作台尺寸(D×E×H2) Bolster Area | mm | 1500×840×180 | ||
上工作台尺寸(F×G×H1) Slide Area | mm | 950×700×100 | ||
模柄孔 Shank Hole | mm | ¢65 | ||
主电动机 Main Motor | KW×P | (VS)22×4 | ||
滑轨调整机构 Slide Adjust Device | 电动 Electrical driving | |||
使用空气压力 Air Pressure | Kg/c㎡ | 6 | ||
冲床精度 Presses Precision | GB(JIS)1级 | |||
冲床重量 Presses Weight | ton | 38 | ||
模垫能力 Die cushion capacity | ton | 14 | ||
模垫行程长 Stroke | mm | 100 | ||
模垫有效面积 Die cushion effective area | m㎡ | 810×480 |
机器标准配件和可选配件及工作台、T型槽图纸详细可参照本网站BLPA高精密强力钢架冲床所列内容。
Technical Parameter/工作台技术参数
型号 Model | a | b | c | d | e | f | øg | h | i | T型槽 |
BLPS-260 | 520 | 260 | 290 | 950 | 420 | 200 | Ø65 | 300 | 700 | ‖ |
请注意:本资料表格中技术参数,如有改变,恕不另行通知。尚需要详细资料请垂询。
